干式變壓器和油浸式變壓器的優缺點

價格上干變比油變貴。

容量上，大容量的油變比干變多。

在綜合建筑內（地下室、樓層中、樓頂?shù)龋┖腿藛T密集場所 需使用干變。油變采用在先立的變電場所。

箱變內變壓器一般采用箱變。戶外臨時用電一般采用油變。

在建設時根據空間來選擇干變和油變，空間較大時可以選擇 油變，空間較為擁擠時選擇干變。

區域氣候比較潮濕悶熱地區，易使用油變。如果使用干變的 情況下，必須配有強制風冷設備。

1、外觀

   封裝形式不同，干式變壓器能直接看到鐵芯和線圈， 而油式變壓器只能看到變壓器的外殼；

2、引線形式不同

干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用 瓷套管；

3、容量及電壓不同

干式變壓器一般適用于配電用，容量大都在1600KVA以下， 電壓在10KV以下，也有個別做到35KV電壓等級的；而油式變 壓器卻可以從小到大做到全部容量，電壓等級也做到了所有 電壓；我正在建設的特高壓1000KV試驗線路，采用的一定 是油式變壓器。

4、絕緣和散熱不一樣

干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷 卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內 部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行 散熱。

5、適用場所

干式變壓器大多應用在需要“防火、防爆”的場所，一般大 型建筑、高層建筑上易采用；而油式變壓器由于“出事”后 可能有油噴出或泄漏，造成火災，大多應用在室外，且有場 地挖設“事故油池”的場所。

6、對負荷的承受能力不同

一般干式變壓器應在額定容量下運行，而油式變壓器過載能 力比較好。

7、造價不一樣

對同容量變壓器來說，干式變壓器的采購價格比油式變壓器 價格要高許多。

干式變壓器型號一般開頭為SC（環氧樹脂澆注包封式）、 SCR（非環氧樹脂澆注固體絕緣包封式）、SG（敞開式）

干式變壓器與油浸式變壓器的區別

 “當然相同的是都是電力變壓器，都會有作磁路的鐵芯， 作電路的繞組。而較大的區別是在“油式”與“干式”。也 就是說兩者的冷卻介質不同，前者是以變壓器油（當然還有 其它油如β油）作為冷卻及絕緣介質，后者是以空氣或其它 氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的 器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組 用環氧樹脂澆注包封起來，也有一種現在用得多的是非包封 式的，繞組用特殊的絕緣紙再浸漬專用絕緣漆等，起到防止 繞組或鐵芯受潮。（又因為兩者因工藝、用途、結構方面的 分類方法不同派生出不同的類別，所以我們從狹義的角度來 說）

就產量和用量來說，目前干變電壓等級只作到35kV,容量相 對油變來說要小，約作到2500kVA.又由于干變制造工藝相對 同電壓等級同容量的油變來說要復雜，成本也高。所以目前 從用量來說還是油變多。但因干變的環保性，阻燃、抗沖擊 等等優點，而常用于室內等高要求的供配電場所，如賓館、 辦公樓、高層建筑等等。如果你只是變壓器用戶，了解這些 應該夠了”

各有各的優缺點，油變造價低、維護方便，但是可燃、可爆 。干變由于具有良好的防火性，可安裝在負荷中心區，以減 少電壓損失和電能損耗。但干變價格高，體積大，防潮防塵 性差，而且噪音大。

油變琢漸退出,用干變,干變可以拆開運輸放便,清潔,易維護 ,按裝不需機座,沒有滲油池.等優點

從外表上是比較好區分的；

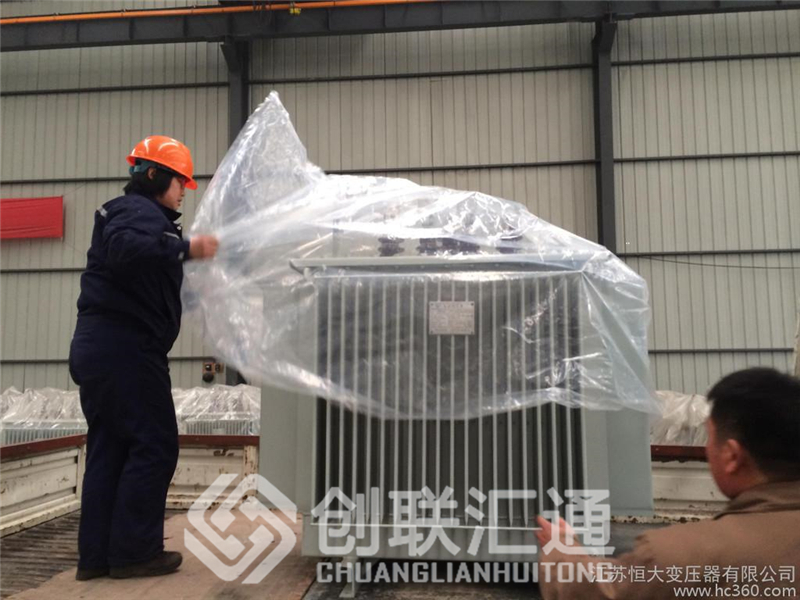

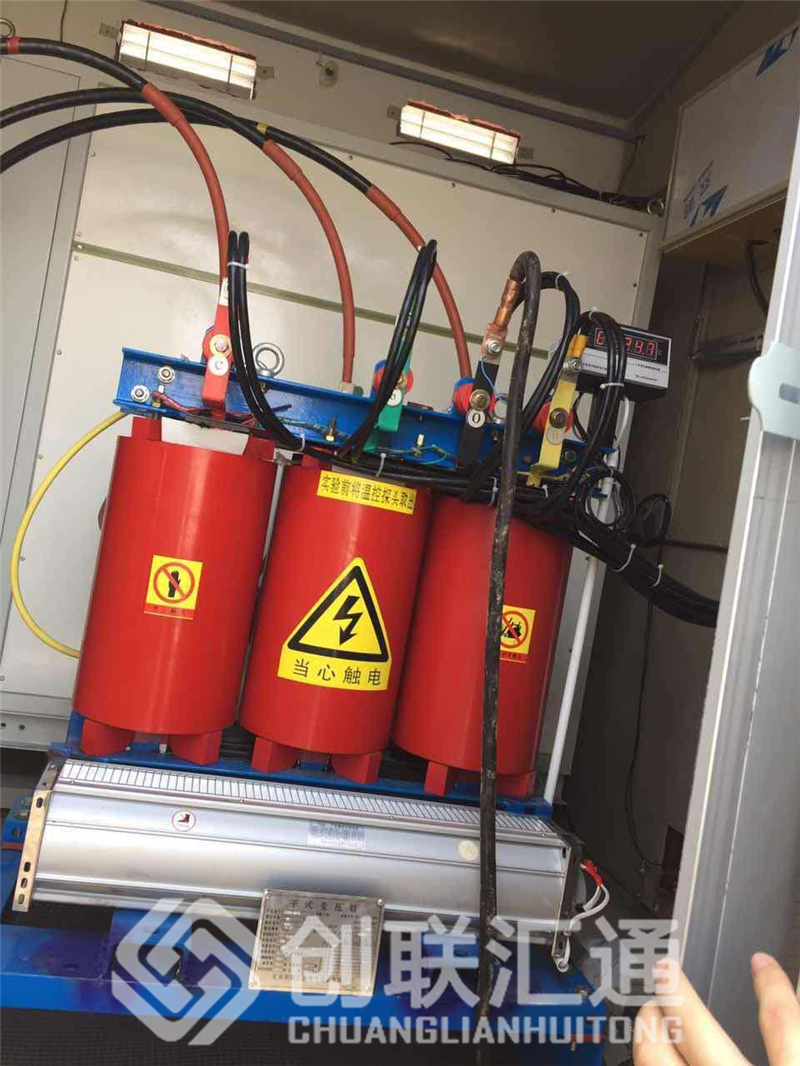

油浸式變壓器與干式變壓器的較大區別就是有沒有“油”， 而由于油是液體，具有流動性，油浸式變壓器就一定是有外 殼的，外殼內部是變壓器油，油中浸泡著變壓器的線圈，從 外面是看不到變壓器的線圈的；而干式變壓器沒有油，就不 用外殼了，能直接看到變壓器的線圈；還有一個特性就是油 浸式變壓器上面有油枕，內部存放著變壓器油，但現在新式 油浸變壓器也有不帶油枕的變壓器生產；

油浸式變壓器為了散熱方便，也就是為了內部絕緣油的流動 散熱方便，在外部設計了散熱器，就象散熱片一樣，而干式 變壓器卻沒有這個散熱器，散熱靠變壓器線圈下面的風機， 該風機有點象家用空調的室內機；

油浸式變壓器由于防火的需要，一般安裝在單先的變壓器室 內或室外，而干式變壓器肯定安裝在室內，一般情況下安裝 在低壓配電室內，和低壓配電柜并排安裝。
